Hiện tượng “Doubling of Pavilion Facets” trong Zircon

Trong giám định đá quý, một trong những đặc điểm quang học nổi bật giúp nhận diện Zircon tự nhiên chính là hiện tượng nhân đôi các đường giác dưới đáy (doubling of pavilion facets). Đây là hệ quả trực tiếp của tính lưỡng chiết mạnh, vốn xuất phát từ cấu trúc tinh thể của Zircon.

Hiện tượng nhân đôi đường giác đáy xuất hiện Zircon kết tinh trong hệ tinh thể Tứ phương nên có tính dị hướng quang học. Khi ánh sáng đi vào mạng lưới tinh thể này, nó bị tách thành hai tia riêng biệt — mỗi tia có vận tốc và chiết suất khác nhau. Sự phân tách này tạo nên độ lưỡng chiết rất cao.

Ở nhóm High-type Zircon (những viên Zircon còn giữ được cấu trúc tinh thể tốt, không bị phân rã phóng xạ làm biến dạng mạng tinh thể), độ lưỡng chiết thường đạt từ 0.055 đến 0.059 — một mức độ lớn đến mức mắt người có thể quan sát được sự tách đôi hình ảnh khi soi bằng kính lúp ngọc học.

Cách nhận biết khi quan sát Khi nhìn xuyên qua viên đá và tập trung vào các đường tiếp giáp của mặt giác ở phần đáy (pavilion):

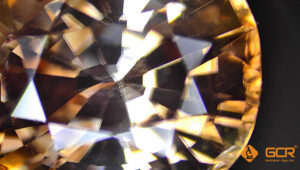

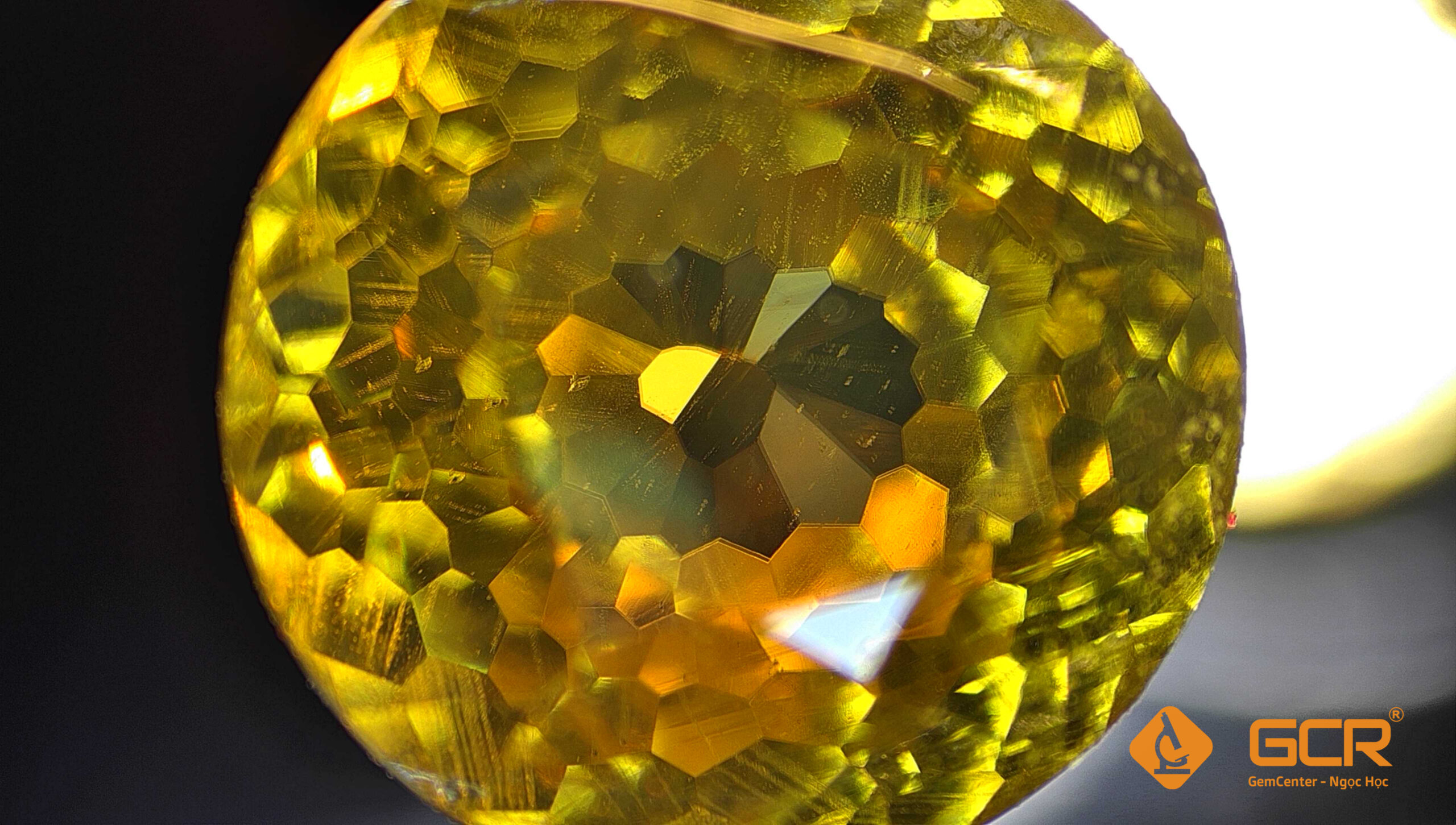

• Đường ranh giới giữa hai mặt giác không còn xuất hiện như một đường sắc nét. Thay vào đó, bạn sẽ thấy hai đường song song mờ, tạo cảm giác nhòe. Đây chính là hiệu ứng “doubling” và là một trong những đặc điểm mạnh nhất để phân biệt Zircon với các vật liệu có vẻ ngoài tương tự như kim cương hay Cubic Zirconia (CZ) — vốn là các chất đẳng hướng quang học, không có hiện tượng nhân đôi hình ảnh.

Các yếu tố ảnh hưởng đến độ rõ của hiện tượng Mức độ thể hiện của hiệu ứng doubling không cố định, mà phụ thuộc vào hai yếu tố chính:

• Độ dày viên đá: đường đi của ánh sáng càng dài, sự tách đôi càng rõ. Vì vậy các viên Zircon có đáy sâu thường biểu hiện mạnh hơn.
• Hướng mài: một số hướng cắt sẽ làm tăng hoặc giảm đường đi của ánh sáng theo trục lưỡng chiết, từ đó ảnh hưởng đến độ rõ của hiện tượng.

Hiện tượng “doubling of pavilion facets” là một dấu hiệu quang học quan trọng, dễ quan sát và có giá trị cao trong thực hành kiểm định. Việc nhận diện đúng hiệu ứng này giúp loại trừ nhanh các đá quý đẳng hướng quang học và tăng độ chính xác trong phân loại Zircon.
